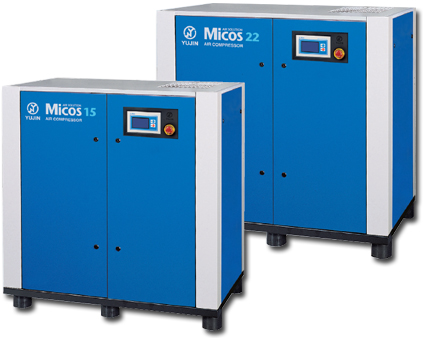

중형 스크류 콤프레샤 20~30HP
최소의 운용비용을 약속
모터와 에어엔드를 1대1로 구동시킴으로써 벨트 구동식에서 발생하는 동력전달 효율의 저하를 방지하고 유지보수를 최소화 하여 운용비용을 최대 15% 이상 절감할 수 있는 콤프레서 입니다.

ADVANTAGE

국내에서 최초로 개발된 MICOS 15 / 22 직결 구동식 컴프레서는 증속기어를 사용하지 않고 모터와 에어엔드를 1대 1로구동시킴으로써 벨트 구동식에서 발생하는 동력 전달 효휼의 저하를 방지하고 유지보수를 최소화 하여 운용비용을 최대 15% 이상 절감할 수 있습니다.

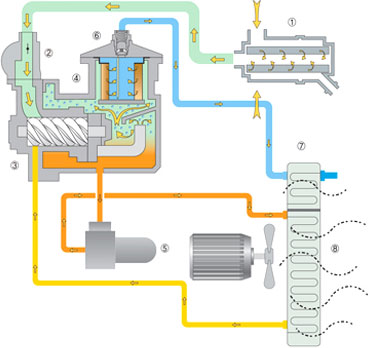

DIRECT DRIVEN SCREW COMPRESSOR

1Air Filter
2Intake Valve
3Airend
4Separator
5Oil Filter
6Minimun Pressure Valve
7Air Cooler
8Oil Cooler

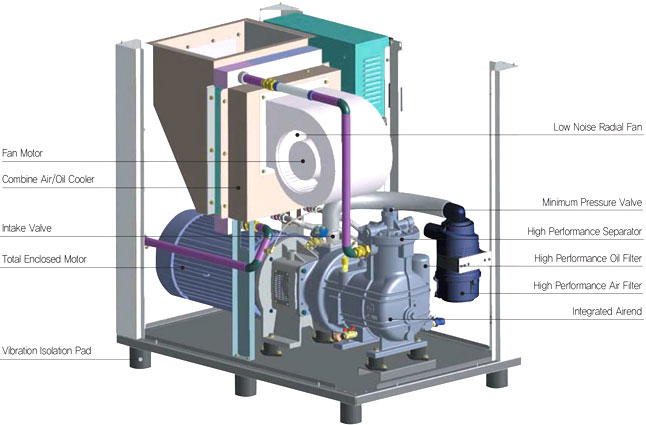

- 5x6 프로파일의 에어엔드
- 최신 5x6조 프로파일을 적용한 모듈형 에어엔드는 낮은 운전속도에서 정숙한 운전과 최적의 효율을 제공합니다.
- 에에엔드와 탱크 일체형 설계
- 에어엔드와 탱크일체형 설게는 컴프레서의 구조를 단순화 할 수 있어 고장발생 개소의 축소 및 저렴한 유지 보수를 가능하게 합니다.
- 오일 누유방지
- 모듈화 설계에 의한 배관개소의 감소와 세게적인 피팅제조사인 PARKER 피팅을 적용하여 컴프래서의 오일 누유율을 근본적으로 방지한 설계를 적용하였습니다.
- 1:1 커플링 직결 구동
- 영구적인 커플링에 의해 모터와 결합되는 1:1 구동방식을 적용하여 벨트 구동식의 슬립현상에 의한 동력전달 효율의 감소를 방지할 수 있어 낮은 전력비로 더 많은 압축 공기를 생산 할 수 있습니다.
- 프리 에어필터적용
- 흡입구에 설치된 프리 필터는 흡입공기의 오염물질을 제거하여 에어필터의 수명을 연장시키고 컴프레서의 청결을 유지시킵니다.
BELT DRIVEN SCREW COMPRESSOR
- MICOS-Ⅲ 마이콤 콘트롤러
- 대형 Grapic LCD가 장착된 MICOS-Ⅲ 콘트롤러는 한글 언터페이스를 적용할 수 있으며, 컴프레서의 작동 상태, 기기보호, 정비메세지 출력등 다양한 기능이 아이콘으로 표시되어 사용자가 편리하게 작동 및 사용할 수 있도록 합니다.
- 편리한 정비 및 저렴한 유지비용
-
- 주기적인 소모품 교환과 점검 작업을 고려한 필터 부품 배치
- 전면 개방식, 측후면 탈착식 커버를 적용
- 전면 밀폐식 쿨러 덕트는 후면에 청보용 커버가 설치되어 고객의 안전과 편리한 청소를 가능하게 합니다. - PRE-SEPARATION 구조
- 모듈형 에어엔드에 적용된 Pre-separation 구조와 세계 최고 품질의 엘리먼트형 세퍼레이터의 조합은 3PPM 이하의 깨끗한 압축 공기를 공급합니다.
SPECIFICATIONS
항목 | 단위 | MICOS 15D | MICOS 22D | |
---|---|---|---|---|
형식 | 급유식 1단 스크류 압축방식 | |||
토출 공기량 (FAD) | 7 bar | ㎥/min | 2.63 | 3.90 |
9 bar | 2.24 | 3.34 | ||
12 bar | 1.65 | 2.56 | ||
압축기 | 구동 방식 | 직결 구동방식 | ||
흡입 공기 온도 | ℃ | MAX. 40 | ||
토출 공기 온도 | MAX. 흡입공기 온도 +15 | |||
냉각 방식 | 공냉식 | |||
전동기 | 정격 추력 | kW | 15 | 22 |
입력 전압 | V | AC 220 / 380 / 440. 3상 | ||
입력 주파수 | Hz | 50 / 60 | ||
기동 방식 | 직입기동 | Y-△ | ||
토출 관경 | 20A | 25A | ||
제어방식 | MICOS-Ⅲ 마이콤 콘트롤 | |||
소음레벨 | dB(A) | 65 | 66 | |
중량 | kg | 550 | 650 | |
치수 (L x B x H) | mm | 1,280 x 820 x1,348 | 1,380 x 916 x 1,348 |

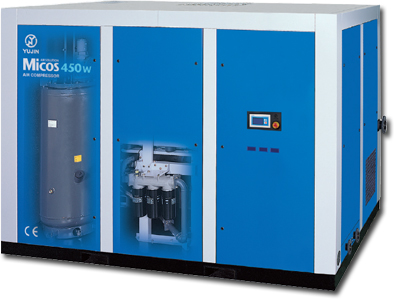

대형 스크류 콤프레샤 50~600HP
모든 산업분야에서 최선의 선택
선진 패키지 기술을 접목한 레이아웃 구성과 최고 품지르이 부품을 적용하여 개발된 MICOS 스크로 컴프레서는 모든 산업 분야에서 최선의 선택이 될 것입니다.

ADVANTAGE

50마력 이상의 중대형 급유식 스크류 컴프레서는 모든 산업체에서 가장 광범위하게 사용되고 있으며, 컴프레서의 구이비용 뿐만 아니라 전기료를 포함한 운용비용을 저렴하게 할 수 있는 제품의 선정이 중요합니다. 에어엔드와 모터의 1:1 직결구동식 스크류 컴프레서는 최신의 5X6조 프로파일을 적용한 대형 에어엔드를 저속 구동함으로써 50마력에서 600마력 범위에서 선진 수준의 효율과 운용비용을 목표로 개발되었습니다. 선진 패키지 기술을 접목한 레이아웃 구성과 최고 품질의 부품을 저굥ㅇ하여 개발된 MICOS 스코로 컴프레서는 모든 산업분야에서 최선의 선택이 될 것입니다.

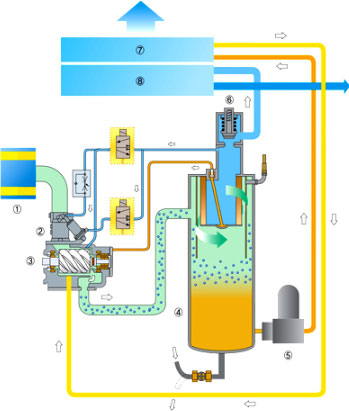

DIRECT DRIVEN SCREW COMPRESSOR

1Air Filter
2Intake Valve
3Airend
4Separator Tank
5Themostal & Oil Filter Housing
6Minimun Pressure Valve
7Oil Cooler
8Air Cooler
- 대구경 에어엔드
- 고효율 프로파일을 채용한 대구경 에어엔드는 낮은 운전속도에서 정숙한 운전과 최적의 효율을 제공합니다.
- 5X6 프로파일의 에어엔드
- 극내 최초로 독자 개발된 5X6조 프로파일과 풀 그라인딩 방식에 의해 생산되는 스크류 에어엔드는 진동, 소음 레벨과 효율에서 선진 수준의 선을과 내구성을 발휘합니다.
- 직결구동 방식
- 모터와 커플링에 의해 연결되는 직결구도 ㅇ방식은 동력전달 손실을 최소화하여 고효율 모터를 적용할 경우 더 많은 에너지 절감을 가능하게 합니다.

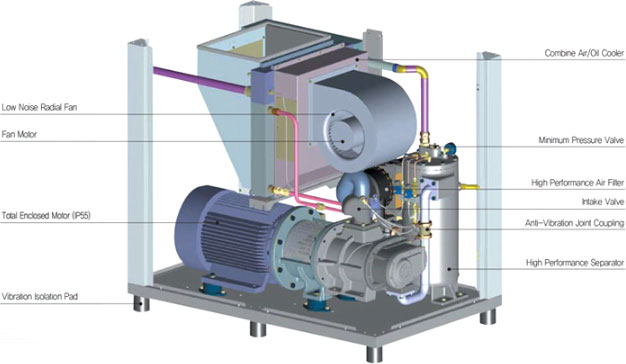

- 선진 패키지 기술 접목
- MICOS 스크루 컴프레서의 패키지 기술은 선질 구실에 대한 철저한 분석을 통해 개발되었습니다. 흡입 냉강풍 설계로부터 부품의 선정과 레이아웃 설계에 이르기까지 설계 일등 품질의 선진 기술을 접목하여 개발하였습니다.
BELT DRIVEN SCREW COMPRESSOR
- MICOS-Ⅲ 마이콤 콘트롤러
- 대형 Grapic LCD가 장착된 MICOS-Ⅲ 콘트롤러는 한글 언터페이스를 적용할 수 있으며, 컴프레서의 작동 상태, 기기보호, 정비메세지 출력등 다양한 기능이 아이콘으로 표시되어 사용자가 편리하게 작동 및 사용할 수 있도록 합니다.
- 저소음, 저진동 설계
- 저속구동형 풀그라인딩 에어엔드는 선진 수준의 진동 소음 성능을 확보하여 컴프레서의 성능을 장기간 유지할 수 있습니다.
- 오일라인과 에어라인의 최적설계적용
- 오일라인 최적화 설계와 독일 Parker 피팅을 적용하여 급유식 컴프레서에서 발생할 수 있는 순환라인에서의 누설문제를 근본적으로 방지하였습니다. 방진 커플링형 토출 라인은 컴프레서의 진동에 효과적으로 작용합니다.
- 프리에어필터 적용
- 흡입구에 설치된 프리필터는 흡입공기의 오염물질을 제거하여 에어필터의 수명을 연장시키고 컴프레서의 청결을 유지시킵니다.
- 편리한 정비 및 저렴한 유지비용
-
- 주기적인 소모품 교환과 점검 작업을 고려한 필터 부품 배치
- 전면 개방식, 측후면 탈착식 커버를 적용
- 전면 밀폐식 쿨러 덕트는 후면에 청보용 커버가 설치되어 고객의 안전과 편리한 청소를 가능하게 합니다.
-
전자식 표시창
전자식 표시창과 터치식의 세련된 조작 판넬은 눈의 피로 방지나 오작동, 접촉 불량드으이 방지 기능뿐만 아니라 세련된 디자인으로 조작이 편리하여 누구나 손쉽게 조작할 수 있습니다. -
풀그라인딩 방식의 고효율 에어엔드
자체적으로 개발하여 직접 양산하고 있는 에어엔드는 엄격한 품질표준에 따른 생산과 품질관리로 내구성은 물론 높은 효율을 보장합니다. -
전폐형 고효율 모터 적용
방수, 방진, 절연, 열보전의 최적화된 효율성을 지난 IP55 전폐형 모터는 더 많은 에너지 절감을 가져옵니다. -
모듈형 오일필터 하우징
오일 세터레이션 탱크 측면에 장착된 오일 필터 하우징은 배관개소를 최도화하여 오일 누유를 방지합니다.
SPECIFICATIONS
항목 | 단위 | MICOS 37 | MICOS 55 | MICOS 75 | MICOS 110 | MICOS 150 | |
---|---|---|---|---|---|---|---|
형식 | 급유식 1단 스크류 압축방식 | ||||||
토출 공기량 (FAD) |
7 bar | ㎥/min | 6.62 | 10.3 | 13.64 | 21.2 | 27.80 |
9 bar | 6.11 | 9.10 | 12.8 | 18.2 | 25.87 | ||
12 bar | 4.58 | 7.10 | 9.83 | 13.5 | 19.70 | ||
압축기 | 구동방식 | 커플링 직결 구동 방식 | |||||
흡입 공기 온도 | ℃ | MAX. 40 | |||||
토출 공기 온도 | MAX. 흡입 공기 온도 + 15 | ||||||
냉각 방식 | 공냉식 | 공냉식 / 수냉식 | |||||
전동기 | 정격 출력 | kW | 37 | 55 | 75 | 110 | 150 |
입력 전압 | V | AC 220 / 380 / 440. 3상 | AC 380 / 440. 3상 | ||||
입력주파수 | Hz | 50 / 60 | |||||
기동방식 | Y-△ | Y-△ / SOFT STARTER | Y-△ / SOFT STARTER / SOFT STARTER | ||||
토출 관경 | 32A | 50A | 65A | ||||
제어방식 | MICOS-Ⅲ 마이콤 콘트롤 | ||||||
소음레벨 | dB | 68 | 70 | 71 | 73 | 76 | |
중량 | kg | 1,100 | 1,550 | 1,800 | 2,900 | 3,300 | |
치수 (L x B x H) | mm | 1,700 x 1,065 x 1500 | 2,000 x 1,400 x 1,850 | 2,482 x 1,800 x 1,960 | 2,482 x 1,800 x 1,960 |
항목 | 단위 | MICOS 190 | MICOS 225 | MICOS 260 | MICOS 300 | MICOS 375 | MICOS 450 | |
---|---|---|---|---|---|---|---|---|
형식 | 급유식 1단 스크류 압축방식 | |||||||
토출 공기량 (FAD) | 7 bar | ㎥/min | 35.0 | 40.6 | 45.8 | 55.3 | 73.1 | 78.6 |
9 bar | 29.4 | 33.1 | 37.1 | 49.5 | 61.3 | 72.1 | ||
12 bar | 24.7 | 27.8 | 31.9 | 43.4 | 53.2 | 58.2 | ||
압축기 | 구동방식 | 커플링 직결 구동방식 | ||||||
흡입 공기 온도 | ℃ | MAX. 40 | ||||||
토출 공기 온도 | MAX. 흡입 공기 온도 +15 | |||||||
냉각 방식 | 공냉식 / 수냉식 | 수냉식 | ||||||
전동기 | 정격 출력 | kW | 190 | 225 | 260 | 300 | 375 | 448 |
입력 전압 | V | AC 380 / 440. 3상 | ||||||
입력 주파수 | Hz | 50 / 60 | ||||||
기동 방식 | Y-△ / REACTOR / SOFT STARTER | REACTOR / SOFT STARTER | ||||||
토출 관경 | 80A | 100A | 125A | |||||
제어 방식 | MICOS-Ⅲ 마이콤 콘트롤 | |||||||
소음 레벨 | dB(A) | 78 | 79 | 81 | 83 | 85 | 85 | |
중량 | kg | 4,800 | 5,530 | 6,420 | 7,320 | 7,900 | 8,900 | |
치수 (L x B x H) | mm | 3,382 x 2,100 x 2,500 | 3,582 x 2,100 x 2,525 |
