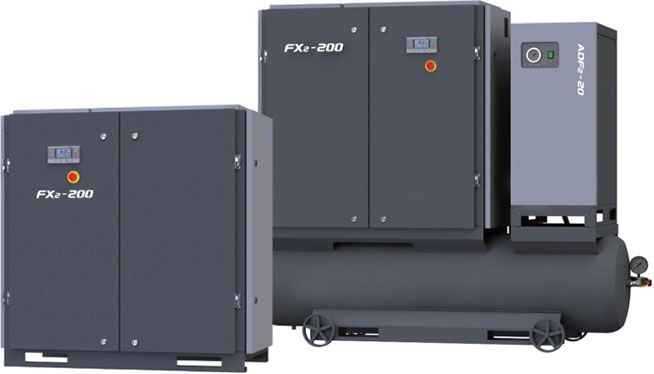

저소음 벨트구동 소형, 일체형 콤프레샤
FX2 SERIES 5HP~30HP
저소음 콤프레샤 실현
저속 회전 및 저소음 벨트구동 설계로 정숙한 구동이 가능하며 컴팩트한 사이즈와 방음 설계로 아파트형 공장 및 주거지역 주변 등에 설치가 적합합니다
FX2 SERIES ADVANTAGE
- 디지털컨트롤러(DX500)
- 대형 LCD,한글 및 다국어 지원 및 160개의 운전 상황 기록, 장비의 이상 알람, 소포품 교환 주기 알람.(FX2, DX2시리즈)
- 고온, 일체형 스테인레스 스틸 냉동식 드라이어 탑재(필터 장착)
-
신원콤프코리아의 일체형 D타입 콤프레샤는 고선능 고온용 드라이어가 탑재되어 있습니다.
판형열교환기 적용으로 효과적인 수분 제거와 장착된 필터를 통해 고품질의 압축 공기를 공급합니다. - 저소음, 저진동의 정숙한 운전(63~68dB)
-
FX2 모델에 적용한 밸트는 세계 유수의 브랜드 제품으로 강한 내구성을 자랑하며, 저소음 운전을 실현합니다.
또한, 저소음으로 구동하는 시로코팬 적용으로 작업장에 설치 가능합니다.
QUALITY

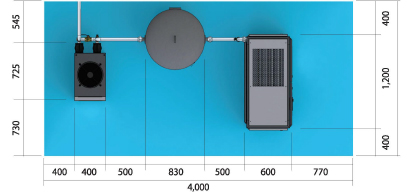

- "S" 타입 콤프레샤 시스템
-
- 스크류 에어 콤프레샤
- 에어 리시버 탱크 (0.6㎤)
- 고온, 일체형 스테인레스 스틸 냉동식 드라이어 ADF2 시리즈 (필터 2EA)
* 간단한 배관 및 일체형 냉동식 드라이어의 바이패스 배관으로 최소한의 공간에 설치가 가능합니다.

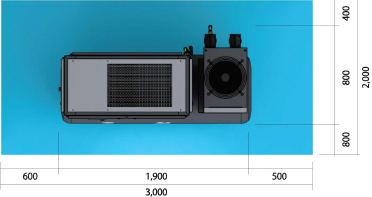

- "D" 타입 콤프레샤 시스템
-
- 일체형 스크류 에어 콤프레샤
* 스크류 콤프레샤, 에어리시버탱크, 일체형 냉동식 드라이어의 일체화로 콤프레샤를 배관없이 사용이 가능하며, 컴팩트한 사이즈로 어디에든 설치가 가능합니다.
SPECIFICATIONS
| Model | Bar | Capacity | 윤활유량(L) | KW / HP | 토출구경 | S-Type Dimension | 중량(Weight) | D-type 탱크용량 | D-Type Dimension | 중량(Weight) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ㎥/min | cfm | ||||||||||
| Fx2 - 50 | 7 | 0.605 | 21.3 | 8 | 3.7 / 5 | 20A (3/4") | 1000 x 550 x 1115 | 250 | 0.28㎥(280L) | 1880 x 550 x 1650 | 440 |
| 8 | 0.482 | 17 | |||||||||
| 13 | 0.412 | 14.5 | |||||||||
| Fx2 - 75 | 7 | 0.82 | 29 | 10 | 5.5 / 7.5 | 20A (3/4") | 1000 x 550 x 1115 | 260 | 0.28㎥(280L) | 1880 x 550 x 1650 | 450 |
| 8 | 0.75 | 26.5 | |||||||||
| 13 | 0.52 | 18.3 | |||||||||
| Fx2 - 100 | 7 | 1.05 | 37 | 10 | 7.5 / 10 | 20A (3/4") | 1000 x 550 x 1115 | 260 | 0.28㎥(280L) | 1880 x 550 x 1650 | 480 |
| 8 | 0.95 | 33.5 | |||||||||
| 13 | 0.76 | 27 | |||||||||
| Fx2 - 150 | 7 | 1.55 | 54.7 | 10 | 11 / 15 | 20A (3/4") | 1200 x 600 x 1255 | 280 | 0.28㎥(280L) | 1880 x 550 x 1800 | 500 |
| 8 | 1.49 | 52.6 | |||||||||
| 13 | 1.29 | 45.5 | |||||||||
| Fx2 - 200 | 7 | 2.16 | 76 | 15 | 15 / 20 | 20A (3/4") | 1200 x 600 x 1255 | 450 | 0.28㎥(280L) | 1900 x 660 x 1800 | 700 |
| 8 | 2.05 | 72.4 | |||||||||
| 13 | 1.64 | 58 | |||||||||
| Dx2 - 300 | 7 | 3.5 | 109.5 | 17 | 22 / 30 | 25A (1") | 1200 x 600 x 1255 | 440 | 0.5㎥(500L) | 1950 x 660 x 1960 | 750 |
| 8 | 3.1 | 109.5 | |||||||||
| 13 | 2.56 | 90.5 | |||||||||
| Dx2 - 300 VSD | 8 | 0.93- 3.1 | 32.8-109.4 | 17 | 22 / 30 | 25A (1") | 1500 x 600 x 1255 | 500 | - | - | - |
