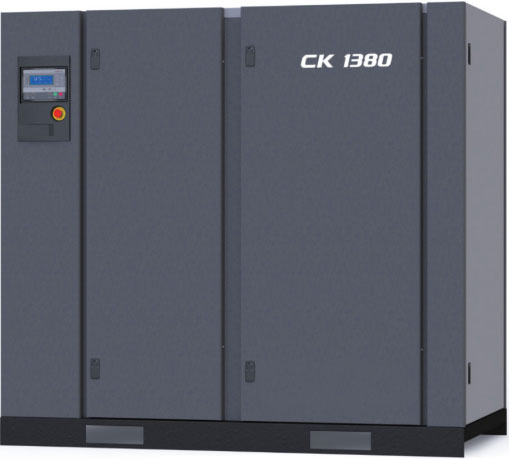

1:1 직결구동 스크류 에어 콤프레샤
CKDX SERIES 30HP~200HP
기술 선도 스크류 콤프레샤
유지 보수가 필요없는 반영구 커플링 타입 1:1 직결구동으로 전동 손실이 없고, 컴팩트하고 심플한 내부구조로 신속하고 효율적인 정비가 가능하며 최고의 효율을 자랑합니다.
CKDK SERIES ADVANTAGE
- 디지털 컨트롤러 (CKDK 1000)
- 대형 LOD와 조작이 편리한 메뉴 구성으로 역상, 전류, 전압, 사용전력등 현재의 상황을 실시간으로 확인이 가능하고 다국어 지원으로 해외에서도 편리한 사용이 가능합니다.

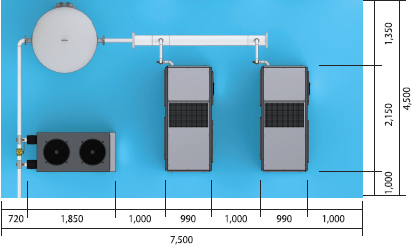

- 컴팩트한 사이즈로 효율적인 설치
- 타사대비 컴팩트한 사이즈로 설치시 효율적이며 정비시에도 신속하고 손쉬운 정비가 가능합니다.

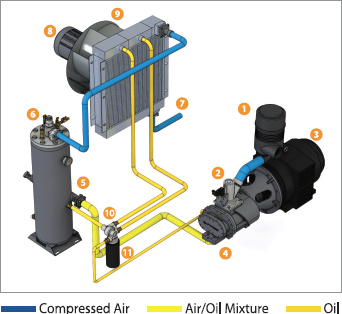

QUALITY
1에어필터 (Air Filter)
2흡기조절밸브
3메인모터
4에어엔드
5오일 세퍼레이터 탱크
6보압 체크밸트
7오일 / 에어쿨러
8팬모터
9레디알팬
10자동 온도조절밸브
11오일필터
- 레디알팬 냉각 시스템
- 강력한 레디알팬의 풍력으로 기계 내부에서 발생하는 열, 그리고 알루미늄 쿨러에서 열교환되는 열 또한 효과적으로 배출합니다.
- 1:1 카플링 직결 구동
- 프리미엄 효율 IE3모터와 에어앤드 1:1 직결구동방식은 기존 밸트구동에서 발생하는 슬립현상에 의한 에너지손실, 밸트의 끊어짐, 주기적인 교환 등의 손실을 보완하고 노기어 직결구동방식으로 소음이 작고, 내구성이 강하여 반영구적인 사용이 가능합니다.
SPECIFICATIONS
| Model | Bar | Capacity | kW / HP | 윤활유량(L) | 토출구경(inch) | 소음dB | DimensitionL x W x H mm | 중량(Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ㎥/min | cfm | ||||||||
| CKDX 450 | 7 | 4.5 | 158.9 | 30 / 40 | 18 | 25A (1") | 72 | 1300 x 660 x 1325 | 550 |
| 9 | 3.9 | 137.7 | |||||||
| 13 | 3.6 | 127.1 | |||||||
| CKDX 660 | 7 | 6.62 | 233.8 | 37 / 50 | 20 | 32A (1 1/4") | 72 | 1600 x 810 x 1530 | 820 |
| 9 | 6.11 | 215.7 | |||||||
| 13 | 4.58 | 161.7 | |||||||
| CKDX 660 PLUS | 7 | 7.58 | 267.7 | 45 / 60 | 20 | 32A (1 1/4") | 74 | 1600 x 810 x 1530 | 850 |
| 9 | 6.76 | 238.7 | |||||||
| 13 | 6 | 211.8 | |||||||
| CKDX 1020 | 7 | 10.3 | 363.7 | 55 / 75 | 40 | 50A (2") | 75 | 2150 x 990 x 1785 | 1530 |
| 9 | 8.61 | 304 | |||||||
| 13 | 7.1 | 250 | |||||||
| CKDX 1380 | 7 | 13.64 | 481.7 | 75 / 100 | 40 | 50A (2") | 72 | 2150 x 990 x 1785 | 1710 |
| 9 | 11.7 | 413.1 | |||||||
| 13 | 9.63 | 340 | |||||||
| CKDX 1380 PLUS | 7 | 15.9 | 565 | 90 / 125 | 40 | 50A (2") | 72 | 2150 x 990 x 1785 | 1850 |
| 9 | 13.4 | 474 | |||||||
| 13 | 11.8 | 417 | CKDX 2120 | 7 | 21.2 | 748.6 | 110 / 150 | 80 | 65A (2 1/2") | 76 | 3150 x 1270 x 2075 | 3200 |
| 9 | 16.84 | 594.7 | |||||||
| 13 | 13.52 | 477.5 | CKDX 2720 | 7 | 27.8 | 981.7 | 150 / 200 | 80 | 65A (2 1/2") | 76 | 3150 x 1270 x 2075 | 3400 |
| 9 | 23.42 | 827 | |||||||
| 13 | 19.7 | 695.7 | |||||||
